直缝钢管双筒式拆卷机性能

直缝钢管双筒式拆券机的技术性能怎样?
直缝钢管首钢焊管厂使用的双筒式拆卷机的技术性能如下:
直缝钢管带卷内径              750mm
直缝钢管带卷外径              1000—1200mm
直缝钢管带卷宽度              65—354mm
直缝钢管带卷厚度              1.2—4.76mm
直缝钢管带卷最大重量              2吨
直缝钢管卷筒直径              700—780mm
双筒回转速度              10秒/转
弓形板行程              65mm
拆卷速度              22.5-150米/分
94直缝钢管双筒拆卷机的弓形板是怎样涨缩的?
双筒拆卷机的传动系统示意图如图4-4所示。从图上可以看出弓形板是怎样实现涨缩的。

油缸6推动齿条7做往复运动,齿条7椎动拆卷机底部的大齿轮做回转运动,直缝钢管实现整个拆卷机的在复回转180'。直缝钢管拆卷机中心立轴上部固定一个偏心轮8,其长径在拆卷侧,短径在备卷侧。直缝钢管卷筒由弓形板组成,弓形板通过支板5与卷筒轴连接。卷筒轴里侧通过弹簧 与偏心轮紧密滑靠。直缝钢管当卷筒在备卷侧时,由于轴端滑靠偏心轮短径侧,因而卷筒轴外端将 支板5拉向里侧,使弓形板收缩。直缝钢管当卷筒在拆卷侧时,由于轴端滑靠偏心轮长径侧,因而卷 筒轴外端将支板5推向外侧,使弓形板张开,撑住带卷的内径。

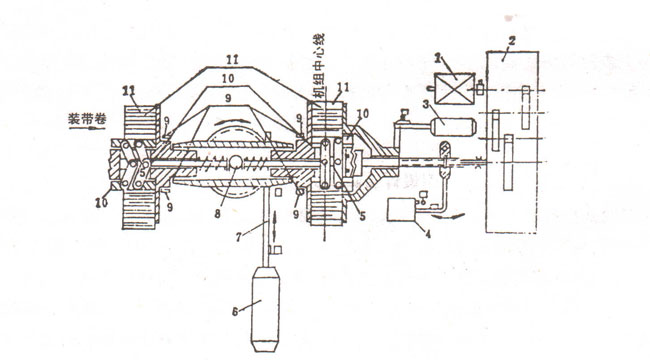

图4-4双筒拆卷机传动系统示意图
l一电动机;2一减速机;3一钟罩气缸; 4一离合器气缸;5一弓形板支板:←泊缸;7一齿条; 8一偏心轮;9一制动器,10一卷筒,1一带卷
