折弯机的作用和结构

折弯机的作用是将拆卷机上带卷的端头抽出、折弯压平并输送至矫平机进行矫平。 一种典型的折弯机的结构如图4-5所示
油缸4推动整个折弯机向前倾斜,拆卷机卷筒回转将带卷端头转至适当位置时,上部 气缸4将压辑压住带卷,油缸3推动折弯板上升,折弯板上升、时沿导轨使舌板逐渐伸平、 卷筒旋转使钢带端头进入舌板,开动输送辑2将端头送人矫平机后,各油缸气缸复位。输 送辘2由电机经蜗杆蜗轮传动,只能单向向前转动,并有自锁装置不能倒群,这样能确保钢 带端头顺利输入矫平机。

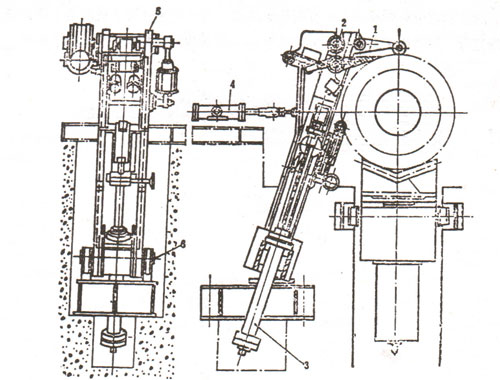

圈4-5挤弯机
l一刮刀,2一输送辘;3一汹缸;4一汹缸;5-Il形框架;6-轴
