高频直缝钢管活套

相关文章：

直缝钢管

高频钢管

卧式螺旋活套是保证高频直缝焊管自动化生产不可缺少的重要设备,它起到了储料、供料、保证主轧机连续不断工作的作用。生产过程中带钢间断地进入活套,然后再连续不断地由活套向主轧机供料。当进行换卷、开卷、剪切、对焊工作时,则停止向活套内供料,这时,活套中靠在外笼和内笼的钢带圈数逐渐减少,以保证供料的连续性。当接头对焊完毕,则活套以焊管速度的1-3倍的速度充料,活套内的储料量由少变满。这时,让充料速度与焊管速度相等,这是同步阶段。按此周期循环,充分地保证了不断地向主轧机供料。

卧式螺旋活套技术参数

20/32焊管机组生产线卧式螺旋活套主要技术参数：

一、主要技术参数

1．主要功能参数

① 料圈最大直径： φ2600 mm

② 带钢最大允许宽度： 100 mm

③ 带钢允许厚度范围： 0.5-1.5 mm

④ 储料长度； 400-600 mm

⑤ 最大充料速速： 200m/min

2．主要动力参数

① 夹送电机：型号：YCT200-4A 功率5.5 KW 转数：125-1250 r/min

② 料盘电机：型号：YCT200-4B 功率：7.5 KW 转数：125-1250 r/min

3．气动系统

①　夹送器气缸　型号：QGAⅡ63×32-MF1

②　系统工作压力： P≥0.4Mpa

4.设备结构 32卧式螺旋活套是由进料水平导向装置、夹送装置、储料仓、中心出料器、立辊导向装置、出料水平导向装置、气路系统几大部分构成。

5.设备特点

①工作原理巧妙,结构设计新颖,技术先进,安装方便,操作简单。

②钢管在活套内无反复折叠,无局部塑性变形,提高焊管质量,提高焊管的直线度。

③出料顺利,出料阻力小,钢带无拉伸塑性变形,轧机的能耗、辊耗及轴承的磨损明显下降,轧辊寿命明显提高。

④活套故障率低,储料量大,明显提高作业率及生产效率。

⑤不滑伤钢带,成才率可达100%。

⑥改变钢带的宽度和厚度,活套无需复杂调整。

⑦该活套可通过改变进料方向适用于不同场地条件的使用要求。

6.该卧式螺旋活套为动圈大盘旋转形式活套。

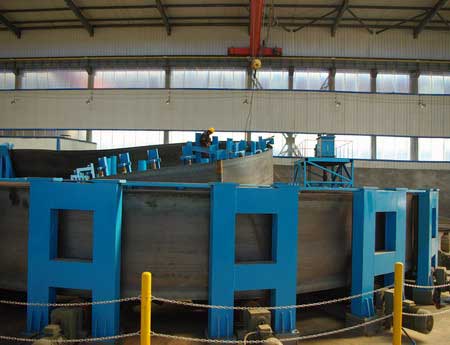

龙马钢管高频直缝钢管高频电阻焊生产流水线局部设备：高频直缝钢管活套,龙马钢管直缝钢管生产加工活套最大预存钢管生产用带钢量500吨,保证了高频直缝钢管生产过程中效率高,高频直缝钢管成材率高,高频直缝钢管生产线上的活套在直缝钢管生产加工过程中作用举足轻重可由高频直缝钢管活套的吃板量略见一斑！在高频直缝钢管生产中国内外大小直缝钢管生产企业的生产流水线中匀有活套,直缝钢管活套最大的作用便是提前将钢管生产过程中使带钢供给不间断,并可为直缝钢管用的钢带焊接争取了时间。活套是将钢带或卷板开卷并存料及时不间断的为直缝钢管生产线保证原材料的供给。
